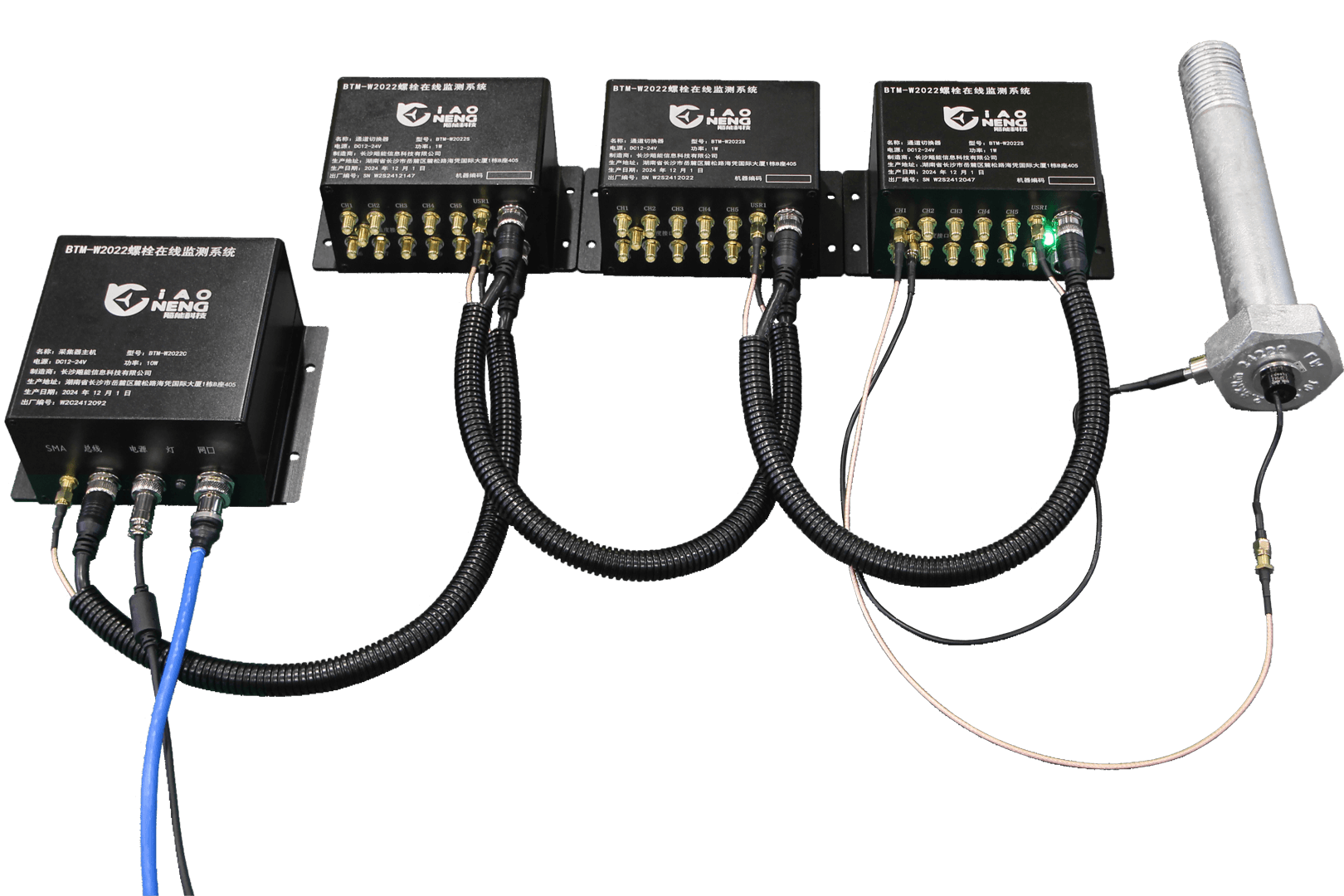

有线监测系统 BTM-W2022

螺栓轴力有线监测系统BTM-W2022，通过无损贴合在被监测螺栓上的超声轴力传感器，实时采集各螺栓的轴力（即预紧力）、或应力与伸长量数据，通过有线网络/4G网络将数据传输至集控中心的后台管理系统，实现远程集中监控。后台管理系统通过对被监测螺栓的轴力变化情况，对螺栓可能出现松动、过载或断裂风险进行进行智能分析和判断，实现对螺栓及其连接结构件健康检测与智能预警，来提升设备运行的安全性和可靠性。

产品特点

先进的智能硬件架构

采用高性能FPGA+ARM智能硬件架构，具备工业级抗干扰、防雷、三防能力。

稳定可靠

采集硬件设备内部无飞线、连接可靠性；自主可控的超声探头设计；高可靠性的超声耦合技术，确保信号时时在线。

高测量精度

源自航空的雷达高频内同步技术，智能超声回波识别技术，采样频率最高250Msps，轴力测试精度误差低于±3%。

安装便捷

体积小、重量轻，可扩展性强，便于安装的工程化设计。

应用场景

相关参数

产品参数

项目类型	技术参数	项目类型	技术参数
采集频率	采样间隔时间和采样时间可平台后端远程设置，有线轮循采集，采集频率≤50Hz；	平均无故障时间	20000小时
温湿度范围	温度：－40℃～+60℃、湿度：小于100％（25℃）	电源范围	有线：AC 110V～260V 转 DC 24V
使用寿命	整机寿命：≥20年探头寿命：≥10年	防护等级	主机IP54（可定制更高防护等级），探头IP68
精度/分辨率	轴力精度：±3%；长度分辨率：1μm; 声时分辨率：1ns；	主机重量	小于1.0kg
监测螺栓规格范围	螺栓规格：≥M4，螺栓长度：15mm～10000mm，螺栓等级：≥6.8	应用场景	多通道螺栓轴力监测，安全预警；风电机组叶根、变桨轴承、主轴、偏航轴承、塔筒等部位螺栓轴力远程监测；水电站重要部位螺栓z力监测；钢结构、桥梁、电塔、重载设备等重要关键受力部件螺栓远程监测；法兰面螺栓装配轴力监测研究；
监测通道	≥300路	应用场景
